CP96SB32-50C
Disponibilité limitée
| Conformité du cylindre à la norme ISO: | ISO 15552 |
|---|---|
| Diamètre du piston: | 32 mm |
| Désignation du produit par le fabricant: | CP96SB32-50C |
| Détection de la position: | Sans |
| Filetage de la tige de piston: | M10 x 1,25 |
| Hub: | 50 mm |
| Icône graphique: |
|
| Matériau de l'écrou: | acier |
| Matériau de la tige de piston: | acier |
| Matériau du joint: | NBR |
| Matériau du tirant: | acier |
| Matériau du tube cylindrique: | Alliage d'aluminium corroyé |
| Mode de fonctionnement de l'entraînement: | double effet |
| Position de montage: | arbitraire |
| Type d'extrémité de tige de piston: | filetage mâle |
| Type de tige de piston: | tige de piston à simple effet |
| Vitesse de piston min.: | 50 mm/s |
| Vitesse max.: | 1 m/s |
| Vitesse min.: | 0.05 m/s |
| couverture matérielle: | Aluminium moulé sous pression |
| fluide sous pression: | air comprimé |
| force théorique du vérin, rétractation (pneumatique): | 691 N |
| force théorique du vérin en sortie (pneumatique): | 804 N |
| le type de rembourrage: | réglable pneumatiquement |
| min. Pression de service: | 0.05 MPa, 0.5 bar |
| min. Température du fluide sous pression: | -10 °C |
| montage: | les deux extrémités sont taraudées |
| nombre de connexions pneumatiques: | 2 |
| poids par unité de mesure: | 0.6 kg |
| port pneumatique: | G 1/8 |
| pression de service max.: | 1 MPa, 10 bar |
| température ambiante maximale: | 60 °C |
| température ambiante min.: | -10 °C |
| température max. du fluide sous pression: | 60 °C |
| unité de mesure: | pièce |
| vitesse maximale du piston: | 1000 mm/s |
• Précision de tige améliorée pour des mouvements de machine plus précis
• Double amortissement (Air + Butée) pour un bruit réduit et des temps de cycle plus courts
• Montage flexible des détecteurs sur les quatre côtés via rainures CNOMO et rondes
• Conception légère pour un poids de machine réduit et une efficacité accrue
Documents
Signaler une erreur
Merci de nous aider à améliorer notre site. Veuillez fournir le plus de détails possible concernant l'article CP96SB32-50C, CP96SB32-50C.
Accessoires

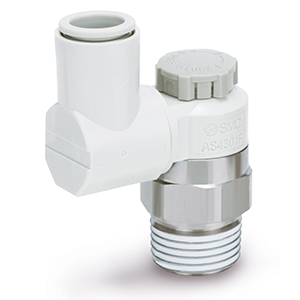

L'AS*3*1F-A est un régulateur de débit de style universel doté d'un mécanisme de verrouillage. La poignée à verrouillage par poussée empêche les modifications accidentelles du réglage du débit, assurant la stabilité du processus. Le corps universel permet au tube de pivoter à 360 degrés, facilitant l'installation dans des configurations de tuyauterie complexes.• Style : Universel (pivotant à 360°)• Poignée à verrouillage par poussée• Empêche les changements de réglage accidentels• Réglage facile du débit
L'AS*3*1F-A est un régulateur de débit de style universel doté d'un mécanisme de verrouillage. La poignée à verrouillage par poussée empêche les modifications accidentelles du réglage du débit, assurant la stabilité du processus. Le corps universel permet au tube de pivoter à 360 degrés, facilitant l'installation dans des configurations de tuyauterie complexes.• Style : Universel (pivotant à 360°)• Poignée à verrouillage par poussée• Empêche les changements de réglage accidentels• Réglage facile du débit
L'AS*3*1F-A est un régulateur de débit de style universel doté d'un mécanisme de verrouillage. La poignée à verrouillage par poussée empêche les modifications accidentelles du réglage du débit, assurant la stabilité du processus. Le corps universel permet au tube de pivoter à 360 degrés, facilitant l'installation dans des configurations de tuyauterie complexes.• Style : Universel (pivotant à 360°)• Poignée à verrouillage par poussée• Empêche les changements de réglage accidentels• Réglage facile du débit
Une gamme complète d'accessoires de montage pour les vérins standard ISO C95 et C96. Comprend des équerres, des brides et des chapes conformes à la norme ISO 15552/6431. Ces pièces assurent une installation standardisée et sûre des vérins dans les machines industrielles.• Pour vérins ISO C95/C96• Montages conformes ISO 15552• Options équerre, bride, chape• Installation standard sûre
Une gamme complète d'accessoires de montage pour les vérins standard ISO C95 et C96. Comprend des équerres, des brides et des chapes conformes à la norme ISO 15552/6431. Ces pièces assurent une installation standardisée et sûre des vérins dans les machines industrielles.• Pour vérins ISO C95/C96• Montages conformes ISO 15552• Options équerre, bride, chape• Installation standard sûre
Une gamme complète d'accessoires de montage pour les vérins standard ISO C95 et C96. Comprend des équerres, des brides et des chapes conformes à la norme ISO 15552/6431. Ces pièces assurent une installation standardisée et sûre des vérins dans les machines industrielles.• Pour vérins ISO C95/C96• Montages conformes ISO 15552• Options équerre, bride, chape• Installation standard sûre
Une gamme complète d'accessoires de montage pour les vérins standard ISO C95 et C96. Comprend des équerres, des brides et des chapes conformes à la norme ISO 15552/6431. Ces pièces assurent une installation standardisée et sûre des vérins dans les machines industrielles.• Pour vérins ISO C95/C96• Montages conformes ISO 15552• Options équerre, bride, chape• Installation standard sûre
Une gamme complète d'accessoires de montage pour les vérins standard ISO C95 et C96. Comprend des équerres, des brides et des chapes conformes à la norme ISO 15552/6431. Ces pièces assurent une installation standardisée et sûre des vérins dans les machines industrielles.• Pour vérins ISO C95/C96• Montages conformes ISO 15552• Options équerre, bride, chape• Installation standard sûre
Une gamme complète d'accessoires de montage pour les vérins standard ISO C95 et C96. Comprend des équerres, des brides et des chapes conformes à la norme ISO 15552/6431. Ces pièces assurent une installation standardisée et sûre des vérins dans les machines industrielles.• Pour vérins ISO C95/C96• Montages conformes ISO 15552• Options équerre, bride, chape• Installation standard sûre
Une gamme complète d'accessoires de montage pour les vérins standard ISO C95 et C96. Comprend des équerres, des brides et des chapes conformes à la norme ISO 15552/6431. Ces pièces assurent une installation standardisée et sûre des vérins dans les machines industrielles.• Pour vérins ISO C95/C96• Montages conformes ISO 15552• Options équerre, bride, chape• Installation standard sûre
La série GKM est une chape de tige standard ISO (chape femelle) fournie avec un axe. Elle fournit une connexion pivotante robuste pour l'extrémité de la tige du vérin. Conforme aux dimensions ISO, elle assure la compatibilité avec les vérins standard de diverses marques.• Chape de tige norme ISO• Inclut axe de pivot• Connexion pivotante robuste• Compatibilité standard
Le joint flottant standard JA relie le vérin à la charge tout en permettant une liberté de mouvement. Cette flexibilité empêche les forces latérales d'endommager la tige ou les joints du vérin. Essentiel pour les applications où un alignement parfait est difficile à maintenir.• Empêche les forces latérales• Protège la tige du vérin• Permet une connexion flexible• Essentiel pour problèmes d'alignement

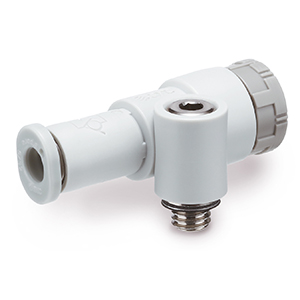

La série JAS offre la fonctionnalité d'un régulateur de débit et d'un clapet anti-retour piloté dans un corps ultra-compact. Conçue pour les mini vérins et les espaces restreints, elle assure sécurité et contrôle précis sans ajouter de volume à l'assemblage.• Conception ultra-compacte• Clapet piloté intégré• Pour mini vérins• Sécurité gain de place
La série JAS offre la fonctionnalité d'un régulateur de débit et d'un clapet anti-retour piloté dans un corps ultra-compact. Conçue pour les mini vérins et les espaces restreints, elle assure sécurité et contrôle précis sans ajouter de volume à l'assemblage.• Conception ultra-compacte• Clapet piloté intégré• Pour mini vérins• Sécurité gain de place
La série JAS offre la fonctionnalité d'un régulateur de débit et d'un clapet anti-retour piloté dans un corps ultra-compact. Conçue pour les mini vérins et les espaces restreints, elle assure sécurité et contrôle précis sans ajouter de volume à l'assemblage.• Conception ultra-compacte• Clapet piloté intégré• Pour mini vérins• Sécurité gain de place
La série JAS offre la fonctionnalité d'un régulateur de débit et d'un clapet anti-retour piloté dans un corps ultra-compact. Conçue pour les mini vérins et les espaces restreints, elle assure sécurité et contrôle précis sans ajouter de volume à l'assemblage.• Conception ultra-compacte• Clapet piloté intégré• Pour mini vérins• Sécurité gain de place
La série KJ est un embout à rotule standard (type douille) utilisé pour relier la tige du vérin à la charge. Il permet l'oscillation et la compensation de désalignement, transmettant la force en douceur. Convient aux applications industrielles générales nécessitant un mouvement articulé.• Embout à rotule type douille• Permet l'oscillation• Transmet force en douceur• Joint industriel standard
Le raccord droit mâle KQ2H connecte un tube à un filetage femelle en ligne droite. C'est le raccord le plus courant pour la tuyauterie pneumatique générale. Le bouton de déverrouillage nécessite peu de force, facilitant la déconnexion du tube. Disponible dans une large gamme de tailles.• Connexion : Filetage mâle vers tube• Raccord pneumatique standard• Insertion/retrait facile du tube• Conception légère
Le raccord droit mâle KQ2H connecte un tube à un filetage femelle en ligne droite. C'est le raccord le plus courant pour la tuyauterie pneumatique générale. Le bouton de déverrouillage nécessite peu de force, facilitant la déconnexion du tube. Disponible dans une large gamme de tailles.• Connexion : Filetage mâle vers tube• Raccord pneumatique standard• Insertion/retrait facile du tube• Conception légère
Le raccord droit mâle KQ2H connecte un tube à un filetage femelle en ligne droite. C'est le raccord le plus courant pour la tuyauterie pneumatique générale. Le bouton de déverrouillage nécessite peu de force, facilitant la déconnexion du tube. Disponible dans une large gamme de tailles.• Connexion : Filetage mâle vers tube• Raccord pneumatique standard• Insertion/retrait facile du tube• Conception légère

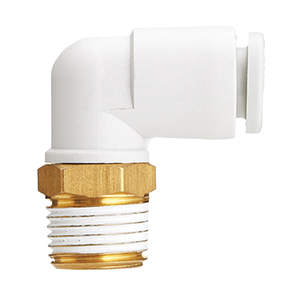

Le coude mâle KQ2L connecte le tube à un angle de 90 degrés par rapport à un orifice. Le corps pivote pour permettre un positionnement flexible du tube. C'est un raccord fondamental pour l'acheminement des lignes pneumatiques dans les machines.• Coude mâle standard• Corps pivotant• Connexion à angle droit• Acheminement flexible
