CP96SB100-100C
Disponibilité limitée
| Conformité du cylindre à la norme ISO: | ISO 15552 |
|---|---|
| Diamètre du piston: | 100 mm |
| Désignation du produit par le fabricant: | CP96SB100-100C |
| Détection de la position: | Sans |
| Filetage de la tige de piston: | M20 x 1,5 |
| Hub: | 100 mm |
| Icône graphique: |
|
| Matériau de l'écrou: | acier |
| Matériau de la tige de piston: | acier |
| Matériau du joint: | NBR |
| Matériau du tirant: | acier |
| Matériau du tube cylindrique: | Alliage d'aluminium corroyé |
| Mode de fonctionnement de l'entraînement: | double effet |
| Position de montage: | arbitraire |
| Type d'extrémité de tige de piston: | filetage mâle |
| Type de tige de piston: | tige de piston à simple effet |
| Vitesse de piston min.: | 50 mm/s |
| Vitesse max.: | 1 m/s |
| Vitesse min.: | 0.05 m/s |
| couverture matérielle: | Aluminium moulé sous pression |
| fluide sous pression: | air comprimé |
| force théorique du vérin, rétractation (pneumatique): | 7363 N |
| force théorique du vérin en sortie (pneumatique): | 7854 N |
| le type de rembourrage: | réglable pneumatiquement |
| min. Pression de service: | 0.05 MPa, 0.5 bar |
| min. Température du fluide sous pression: | -10 °C |
| montage: | les deux extrémités sont taraudées |
| nombre de connexions pneumatiques: | 2 |
| poids par unité de mesure: | 4.33 kg |
| port pneumatique: | G 1/2 |
| pression de service max.: | 1 MPa, 10 bar |
| température ambiante maximale: | 60 °C |
| température ambiante min.: | -10 °C |
| température max. du fluide sous pression: | 60 °C |
| unité de mesure: | pièce |
| vitesse maximale du piston: | 1000 mm/s |
• Précision de tige améliorée pour des mouvements de machine plus précis
• Double amortissement (Air + Butée) pour un bruit réduit et des temps de cycle plus courts
• Montage flexible des détecteurs sur les quatre côtés via rainures CNOMO et rondes
• Conception légère pour un poids de machine réduit et une efficacité accrue
Documents
Signaler une erreur
Merci de nous aider à améliorer notre site. Veuillez fournir le plus de détails possible concernant l'article CP96SB100-100C, CP96SB100-100C.
Accessoires
La série AS-A combine un régulateur de débit et un clapet anti-retour piloté en une seule unité. Elle permet des arrêts intermédiaires temporaires et empêche la chute des vérins. La conception compacte simplifie la tuyauterie et économise de l'espace d'installation.• Clapet piloté intégré• Empêche la chute du vérin• Conception coudée compacte• Tuyauterie simplifiée
La série AS-A combine un régulateur de débit et un clapet anti-retour piloté en une seule unité. Elle permet des arrêts intermédiaires temporaires et empêche la chute des vérins. La conception compacte simplifie la tuyauterie et économise de l'espace d'installation.• Clapet piloté intégré• Empêche la chute du vérin• Conception coudée compacte• Tuyauterie simplifiée
La série AS-A combine un régulateur de débit et un clapet anti-retour piloté en une seule unité. Elle permet des arrêts intermédiaires temporaires et empêche la chute des vérins. La conception compacte simplifie la tuyauterie et économise de l'espace d'installation.• Clapet piloté intégré• Empêche la chute du vérin• Conception coudée compacte• Tuyauterie simplifiée

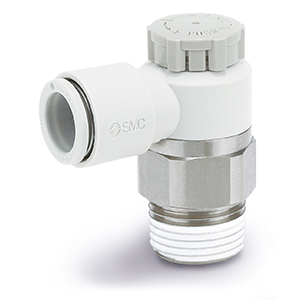

Cette version coudée de la série AS-FS comprend un cadran numérique pour indiquer les réglages de débit. Elle facilite la standardisation des réglages de la machine et le dépannage rapide en fournissant une vérification visible du réglage du débit.• Type coudé avec indicateur• Réglage de débit visible• Standardisation facile• Dépannage rapide
